刺絲滾籠

瀏覽：0 發布日期：2013-05-13 00:00:00

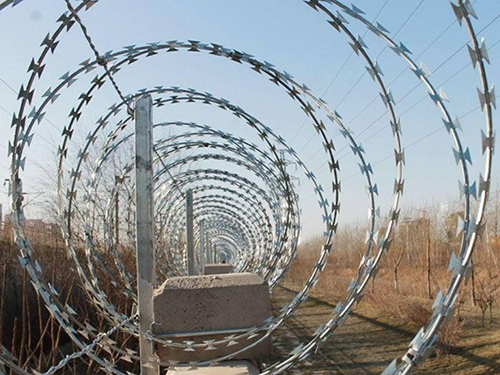

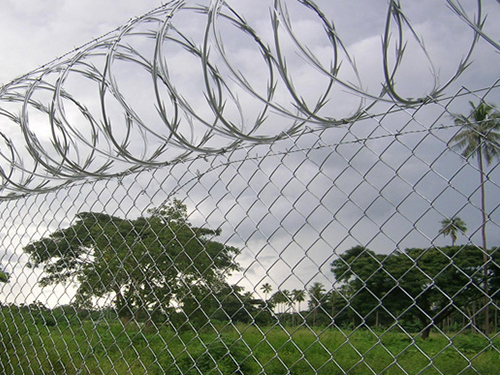

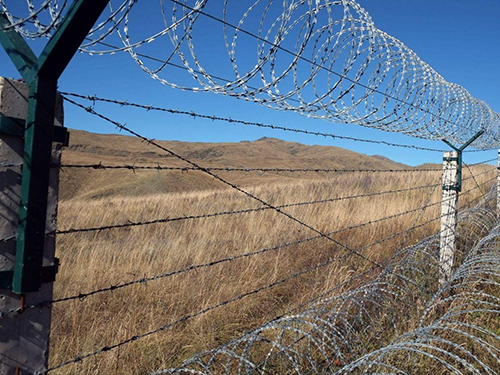

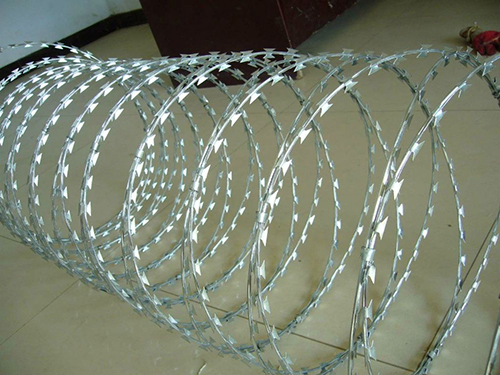

2012年*新《鐵路線路防護柵欄》[通線(2012)8001]通用參考圖出爐！文獻規定：鐵路柵欄一改往日焊接鋼絲網柵欄、刺絲網柵欄等產品，改為防御性更強、壽命更長久的：鋼筋混凝土柵欄+0.5米高刺絲滾籠的防護柵欄。詳細內容如下：鋼筋混凝土柵欄：詳見圖紙 0.5米高刺絲滾籠組成：刺絲刺繩+刀刺滾籠+鋼絲+立柱圖集中：5、刺絲滾籠：(1)刺絲滾籠采用刀片刺繩繞圈后相鄰兩圈每隔120度用刺絲連接卡固定，張開后形成蛇腹網狀，閉合后刀片刺繩卷徑為50cm，張開后每交叉圈安裝間距20cm，直徑不小于45cm。(2)刀片刺繩由沖切鋼板采用機械軋在鋼絲上成型，刀刺寬度22mm，刀刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。刀片厚度0.5mm的Q195鋼板網沖切制作。芯絲由HPB300 -6.5mm高線鋼絲冷拔加工。(3)刺絲滾籠由刺絲連接卡扣與固定在支架上的縱向拉筋相連接?？v向拉筋與支架的連接采用-2.5mm的冷拔鍍鋅鋼絲繞2圈后擰緊固定。支架設置在跨度3m防護柵欄的立柱和跨中位置，其中跨度進設置與立柱上部，支架與防護柵欄采用支架抱箍連接，對于已經安裝金屬網片的防護柵欄。刺絲滾籠直接采用-2.5mm的冷拔鍍鋅鋼絲或刺絲連接卡扣固定于金屬網橫片和金屬絲上。(4)刺絲滾籠的下緣距離鋼筋混凝土防護柵欄上緣的垂直距離為0.05m.6．陡坡地段防護柵欄下檻下部與地面間的間隙采用C25混凝土封閉，寬度180mm，與立柱兩倒平齊，埋入地面以下不小于0.3m．每單元于地面處留移100mm泄水孔．五、鋼筋混凝土立柱金屬網片防護柵欄鋼筋混凝土立柱金屬網片防護櫥欄由立柱、網片及連接部件組成．防護高度1.8m1.立柱立柱采用C30鋼筋混凝土預制，截面尺寸為120mm-120mm，高度2.2m．預制立柱時，于頂部中間位置預留42mm-42mm方孔，深度l50mm，現場安裝時插入帶連接板并封口的Q235方管，并用封水材料填充縫隙，方管規格40mm-40rn rn，厚度2 5mm．矩管插入端長度150mm．外露部分向外折角30度，垂直同度300mm。在立柱相應位置預留三-12mm圓孔，安裝時通過螺桿固定兩側連接板．2.金屬網片金屬網片采Jfl0235短管邊框，規格30rrm-50mm，矩管厚度2.0mm：內部網絲采用PB300 -6.5mm高線鋼絲冷拔加工，規格75mm-150mm（-4.0mm），上部向外折角30'，垂直高度300mm.3.連接板與螺栓立柱連接板，網片連接板采用90度折角Q235銅板，厚度4.0mm，根據不同使用位置分A. B.C三種形式。連接板與螺拴均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/m2.
